AUTOGRAPH


software autograph adalah program khusus yang digunakan dalam pelajaran matematika. autograph mempunyai kemampuan 2D dan 3D untuk topik - topik seperti transformasi, kerucut bagian, kemirigan, vektor, kemiringan dan turunan. autograph dapat juga digunakan untuk menggambar grafik statistik, fungsi, vektor dan untuk mengubah bentuk.

Menghitung Luar Daerah dan Volume  Benda Putar
  1. buka lembar kerja authograph pada komputer anda.
  2. pilih menu "advance" untuk tampilan yang lebih lengkap, maka akan muncul tampilan seperti gambar dibawah ini:

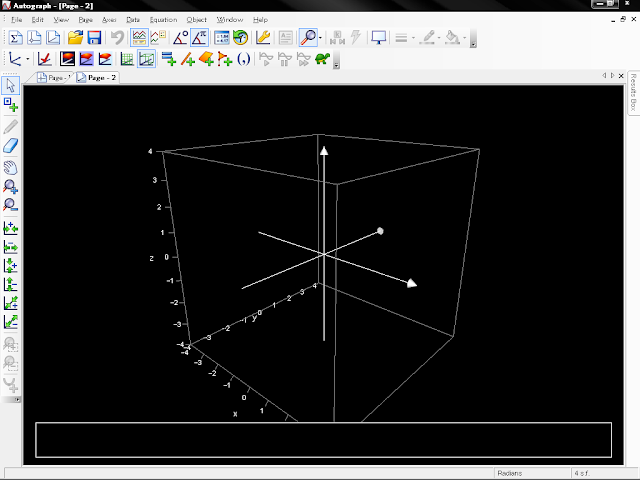

  3. selanjutnya  Buka halaman 3D dari toolbar autograp, maka akan muncul tampilan seperti gambar dibawah ini setelah lembar 3D dibuka:
  4. lalu pilih icon "enter equation" maka akan muncul tampilan seperti dibawah ini:
 5. lalu pada kolom "name equation" ketiklah persamaan kurva X2 = 1/4 y lalu klik "OK" , maka akan muncul tampilan seperti dibawah ini:

lalu double klik pada kurva, maka akan muncul dialog box "edit equation", seperti pada gambar berikut:

6.agar grafiik berbentuk 2D, kosongkan kolom "name" dan klik "plot as 2D equation" lalu klik "OK", maka gambar akan berubah seperti gambar dibawah ini:

7. selanjutnya pilih  Pilih x-y Orientation, maka akan muncul tampilan seperti gambar dibawah ini:

8. selanjutnya untuk menumbuhkan sumbu cartecius dalam garis X -Y, klik icon "edit axis" pada toolbar. maka akan muncul tampilan seperti gambar dibawah ini:

9. lalu pilih menu "options" kemudian kosongkan "always oudside", maka tampilan kurva akan berubah seperti pada gambar dibawah ini:

10. selanjutnya klik kanan pada kurva dan pilih "find area", maka akan muncul dialog box "edit area" seperti pada gambar berikut:

pada bagian ini anda bisa memilih salah satu method (Rectangle, Trapezoid dan Simpson) untuk menentukan partisipasi dalam kurva dan pada divisions parameter kita bisa menentukan banyak partisi kemudian klik "OK" dan akan muncul tampilan seperti gambar dibawah ini:

11. kemudian pilih   Slow plot pada toolbar. klik daerah (partisi) dibawah kurva lalu klik kanan dan pilih "find volume" maka akan muncul dialog box. tentukan rotasi sumbu Y. kemudian klik "OK", maka akan muncul tampilan seperti gambar dibawah ini:

12. kemudian klik kanan pada kurva dan pilih "animate object". pada dialog box "adjust volume" ganti volume dengan division. kemudian lihat perubahan pada grafik anda.
